離線式自動光學檢查機

明銳離線式AOI——V8系列，適用于SMT及波峰焊的離線檢查，擁有行業領先的定位技術及矢量特征檢測算法，能輕松應對PCBA離線檢測 。

產品詳細說明

設備介紹

產品特點

● 全系采用大理石平臺及遠心鏡頭

● 算法邏輯功能強大，具備SMT、波峰焊及異型元件檢測能力

● 快速編程，一鍵生成插針檢測窗

● 板彎自動補償，可應對柔性板及因高溫變形的電路板

● 豐富的SPC 檢測數據分析，有助于改善并提升工藝品質

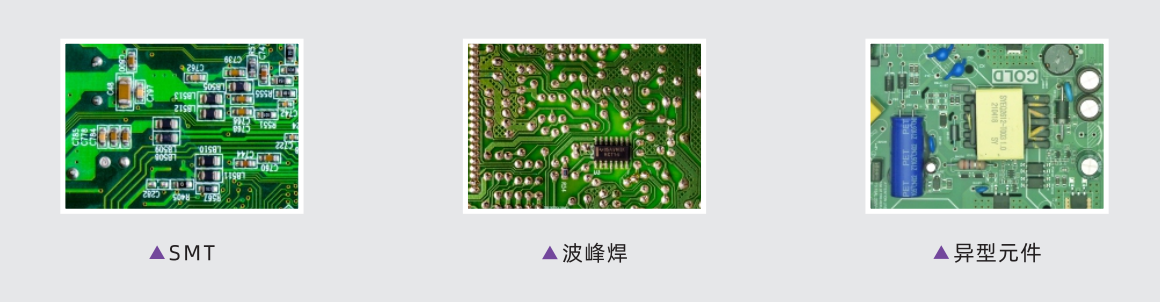

一機多能

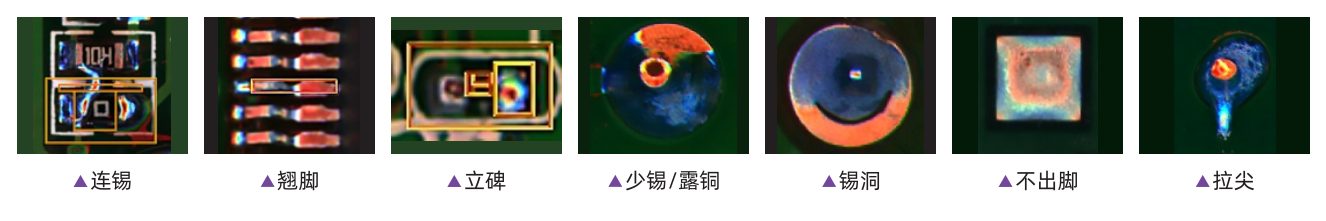

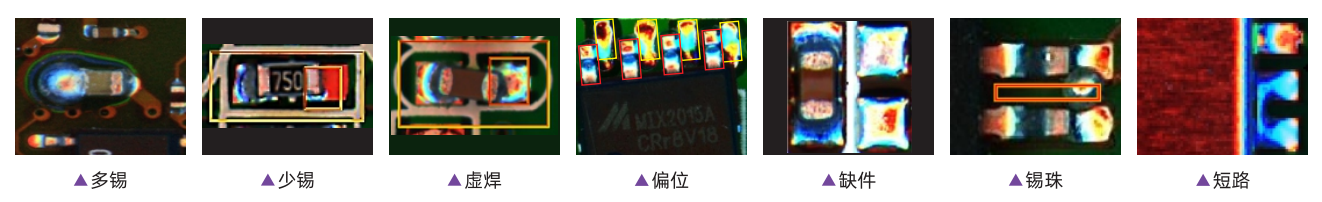

檢測實例

技術優勢

▲ 元件級焊盤定位+ FOV輔助定位技術

● 對于柔性板采用元件級焊盤定位，有效解決板彎變形帶來的誤報及漏報;對非柔性板采用FOV整體

定位，可無視板上絲印、印制線等的干擾，輕松實現焊盤定位，保障檢測準確性;

● 解決無外露焊盤元件(BGA等)或被部分遮擋元件難定位的問題。

▲ 虛焊檢查

在精準定位焊盤的基礎上，利用特征組合算法，能對焊點虛焊進行有效檢出。

▲ 基于焊盤定位技術，檢測參數直接對接IPC標準

檢測標準能與IPC對接，檢測結果有依據。

偏移： IPC-A-610-GClass3 元件焊端偏出焊盤部分超過焊端寬的25%時不可接受。

▲ DIP 焊點專用算法

配備手插及機插式DIP 焊點檢測專用算法。

特色功能

■ 強大SPC

豐富的數據圖表，可滿足現場質量追蹤及品質分析的需求。

■ 重大不良防呆

有效防止關鍵元件及關鍵不良流出。

■ 輸出整圖

測試結束時輸出整板圖像，包含有元件區及無元件區，滿足

后期質量追溯需求。

■ 遠程應用

支持遠程復判、離線編程及調試更新。

規格參數

設備型號		V8	V8XL
影像系統	相機	5MP工業相機
	分辨率	15μm
	FOV	38*29mm
	鏡頭	遠心鏡頭
	光源	4色環形程控LED光源(RGBW)
運動機構	X/Y運動	AC伺服
	基臺	大理石
	軌道調寬方式	手動調整
	夾板方式	自動夾板
硬件配置	操作系統	Win 10
	通信方式	Ethernet,SMEMA
	電源	單相220V,50/60Hz,2.5A

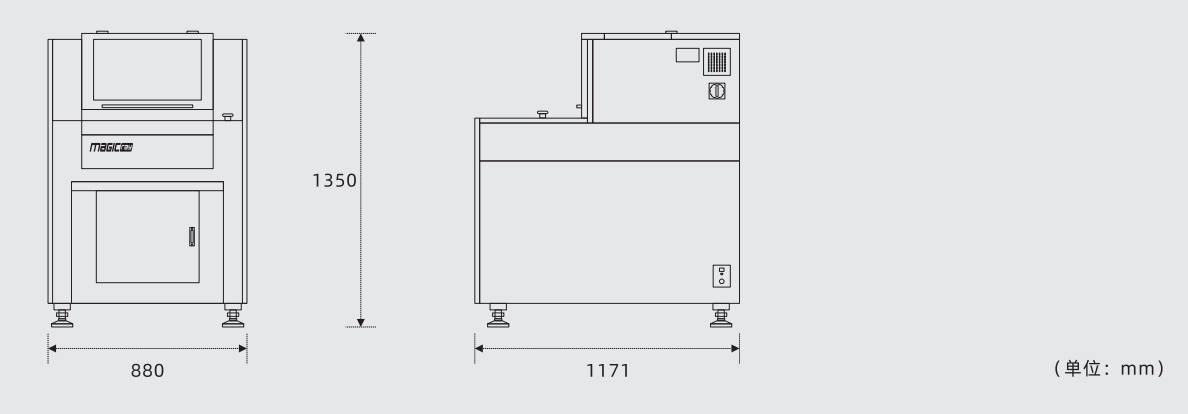

	機器尺寸	L880D1171H1350mm	L1080D1471H1370mm
	重量	500kg	800kg
檢查PCB規格	尺寸	5050-420330mm	5050-610510mm
	厚度	s6.0mm
	板重	s10kg
	凈高	上凈高25-60mm可調，下凈高80mm
	板邊	3.0mm
檢查項目	元件類	錯件，缺件，極性，偏位，翻件，破損，IC彎腳，異物，立碑等
	焊錫類	缺針、錫洞、無錫、少/多錫、不出腳、虛焊、露銅、錫球、連錫等
	檢查元件	Chip:0201及以上;LSI:0.3mm間距及以上;其他：異型元件
	檢查速度	200-250m5/FOV
