Product Center
智能雙軌道結構設計，程序可自由切換組合。兩套檢測系統可共用數據庫系統，可靈活進行統計分析并生成檢測報告。
產品特點
▼ 靈活/多用途的AOI
多不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的錫膏質量檢查，回流焊接前的元器
件測定，回流焊接后PCBA的工藝品質檢查，以及手插件波峰焊接后的檢查
▼ 智能高新雙軌AOI
同一系列 多種配置 適用于不同選擇
專業的字符識別功能（OCR/OCV)，進一步提升物料的檢測精度，杜絕物料錯料、反向的產生
▼ 雙軌道設計
其中第1條軌道固定、第二、第三軌道自動可調、第四軌道手動可調,1-4軌最大寬度為686mm。
1. 范圍為：50×50mm~450×300mm。

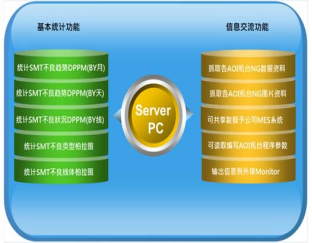

▼ 數據庫共享和統計功能

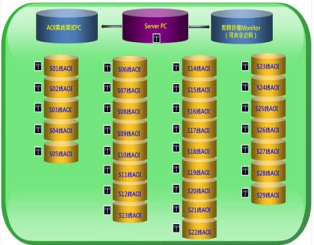

通過中央服務器對公司內部的所有AOI機臺進行統一管理，遠端控制每個獨立機臺。對所有機臺的測試資料進行收集和整理并
生成SPC報告，促進生產工藝的改良，提高產品

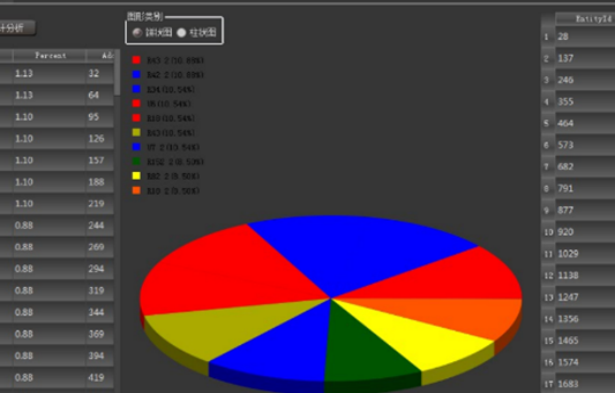

▼ 詳細的SPC分析報告
可以對所有產品的檢測狀況及結果進行分析統計，生成各種直觀的統計報表。
規格參數
| 類別 | 項目 | 規格參數 | |
| 視覺識別系統 | 判別方法 | 矢量分析算法，集成邏輯或運算，雙邊亮度邊界距離，元件本體跟蹤，OCV,亮度模板匹配，顏色距離， 顏色抽?。≧GB & HSV），亮度極差，亮度偏差，亮度變化最小跨度等三十余種演算法 | |
攝像機 | 500萬像素進口高速彩色攝像機 | ||
鏡頭 | 高分辨率遠心工業鏡頭，20微米(標配項)，15微米(選配項) | ||
| 光源 | 環形塔狀架構，超亮紅藍綠白四色LED頻閃光源 | ||
| FOV | 48.96mmx40.96mm (20um) ,36.72mmx30.72mm (15um) | ||
0201元件 | <7.6ms | ||
每畫面處理時間 | 220~450ms | ||
錫膏印刷 | 有無、偏斜、少錫多錫、斷路、污染 | ||
零件缺陷 | 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 | ||
焊點缺陷 | 錫多、錫少、連錫,銅箔污染等（符合RoHS 無鉛焊接檢測要求） | ||
波峰焊檢測 | 多錫，少錫，短路，苞焊，沙孔 | ||
可檢測最小元件及間距 | 01005& 0.3mm pitch（15um） | ||
| 機械系統 | PCB 傳送系統 | 雙軌道PCB傳送，獨立視覺識別系統，可同時進入兩款不同規格尺寸的PCB，自動進出板和自動寬 度調整系統，符合SMEMA標準。軌道高度900±20mm。 | |
| PCB尺寸 | 雙軌道可同時進出PCB尺寸：50×50 mm~510×300 mm, | ||
| PCB厚度 | 0.5 – 5.0mm | ||
PCB翹曲度 | ±2mm | ||
零件高度 | TOP≤25mm， BOT≤30mm | ||
| 驅動設備 | 交流伺服電機系統，相機在X和Y軸方向移動，(PCB固定不動有利于錫膏印刷和貼片之后的檢測) | ||
| 定位精確度 | <10um | ||
| 移動速度 | Standard：500mm/s，Max：800mm/s | ||
| 軟件系統 | 操作系統 | Microsoft Windows 7 X64 | |
| 特點 | 雙軌檢測系統，可和雙軌高速生產系統無縫對接 以矢量計算為基礎，綜合運用顏色抽取、亮度抽取)以及顏色空間距離算法，對貼裝元件及焊點的 位置、外形進行精確的定位和分析，準確剔除各種不良點。 | ||
| 操作 | 圖形化編程，所見及所得。中文/英文，繁體/簡體 | ||
| 編程 | 支持離線編程（選配） | ||
| 電腦主機 | 工業控制計算機，Intel四核I7 CPU，16G DDR內存，2TB硬盤 | ||
| 顯示輸出 | 22 inch TFT,22英寸液晶寬屏顯示器。 | ||
| 聯網功能 | 多機臺控制 | 可通過控制終端控制多臺同型號設備 | |
| 聯網功能 | 可和NG終端聯網，在維修工作站檢查、維修PCBA 錯誤 | ||
| 通訊端口 | SMEMA, RS232,RJ45 | ||
| 其他參數 | 設備外形尺寸（長*寬*高） | 106x135x156cm(不含信號燈） | |
| 重量 | ~700kg | ||
| 電源 | 交流220伏特+/-10%，頻率50/60Hz，額定功率1400W | ||
| 氣源 | 0.5MPA, 140cm3/min | ||
| 使用環境 | 溫度10-40℃，濕度 30-80%RH | ||
